안녕하세요~LG 본사출신 20년경력 샤시전문가 윈도우 프로 입니다.
오늘은 로이(low-e) 유리에 대해서 알아보겠습니다.
창호(샤시)에 있어서 유리가 차지하는 역활은 매우 큰데요. 보시다시피 창호에서 유리가 차지하는 면적이 80%입니다.
특히 창호(샷시)는 외장재로써 건축물의 구조물의 역할을 합니다. 간단하게 생각하면 원래 벽이 돼야 될 면이 창호와 유리로 바뀐 것이라고 생각하시면 쉽습니다.
그럼 로이(low-e)유리는 뭘까요? 정확히는 low-emissivity 유리입니다.
방사율이 낮은 저방사 유리이죠. 즉 판유리 한쪽면에 은(Ag) 코팅을 해서 여름에 바깥의 적외선은 반사시켜서 실내의 냉방 효율을 좋게 해 주고 겨울에는 안의 난방열(적외선)을 안으로 반사시켜 난방효율을 좋게 하죠.

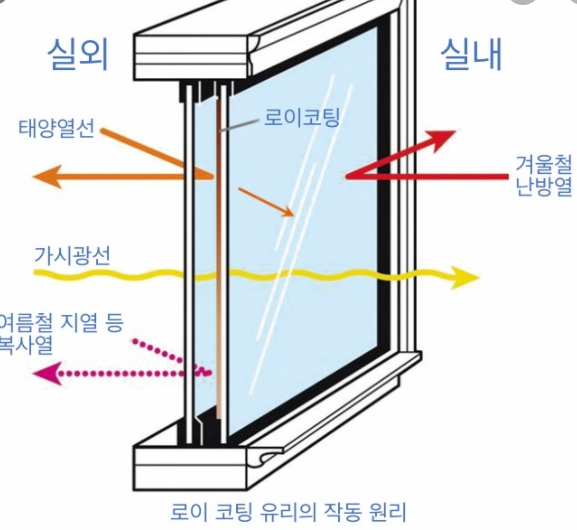

그럼 요즘에 창호 유리에 로이유리를 많이 쓴다고 하는데 어떻게 쓰일까요? 위에 보시는 것처럼 복층유리(페어 유리)의 안쪽면에 들어가게 됩니다. 예전에 창호(새시)를 보면 유리가 단판인 경우가 많았습니다. 그때는 단열에 대한 그렇게 큰 개념이 없었기 때문인데요. 그런데 요즘 창호에 쓰이는 유리는 다 복층유리(페어 유리)라고 보시면 됩니다.
즉 5mm단판유리+12mm공기층+5mm단판유리 이면 22mm복층유리(페어유리)가 되는 겁니다.
그럼 로이유리는 저 2개의 유리 중 1개의 유리의 한 면에만 들어가게 됩니다. 즉 한판의 판유리에 한쪽면만 은 코팅을 하고 그 면이 안쪽으로 들어가게 합니다. 그럼 저 안쪽 유리의 면이 외부 쪽 유리 안쪽이냐 사진처럼 실내 쪽 유리 안쪽이 맞냐?
가 궁금하신 분들이 많습니다. 실제로 제가 많이 듣는 질문 이기도 하고요.
패시브하우스 건축협회의 자료를 보면 아래와 같이 나와 있습니다.
이 그림을 설명드리면 1번 좌측이 실외, 4번 우측이 실내입니다
그리고 열관류율이 높을수록 단열성이 높습니다. 결과적으로는 3번면이 주거용에는 더 적합합니다.
즉 실내 쪽 단판 유리의 공기층 쪽에 로이 코팅이 들어 가는 게 좋습니다.
그렇다고 그게 절대적이진 않습니다. 성능의 차이는 크게 없으니까요! 저 수치가 우리가 체감할 수 있는 그런 수치가 아니거던요.
그럼 이중창의 경우 어디에 로이유리가 들어가게 될까요?
자 나무 무늬 쪽이 실내입니다. 그럼 바깥족에서부터 유리 순서를 보면 총 4장이니까 (실외) 1,2,3,4(실내)라고 보겠습니다. 그럼 로이면은 3번 유리 안쪽이나 4번 유리 안쪽에만 있으면 됩니다. 왜냐하면 통상 바깥쪽의 유리는 외부(그린)+내부(투명)로 되기 때문입니다. 그래야 낮에 밖에서 안쪽이 잘 안 보이고 안에서 바깥쪽이 잘 보입니다.
실제로 우리나라 발코니(베란다) 창의 99%는 그린+투명 유리입니다.
그럼 이중창에 바깥쪽 창에도 로이유리, 안쪽 창에도 로이유리를 쓰면 더 좋은 거 아니냐?라고 할 수 있습니다.
근데 그러실 필요가 없습니다.
왜냐하면 안쪽 유리에만 적용해도 우리가 원하는 에너지 소비효율 1등급이 나옵니다.

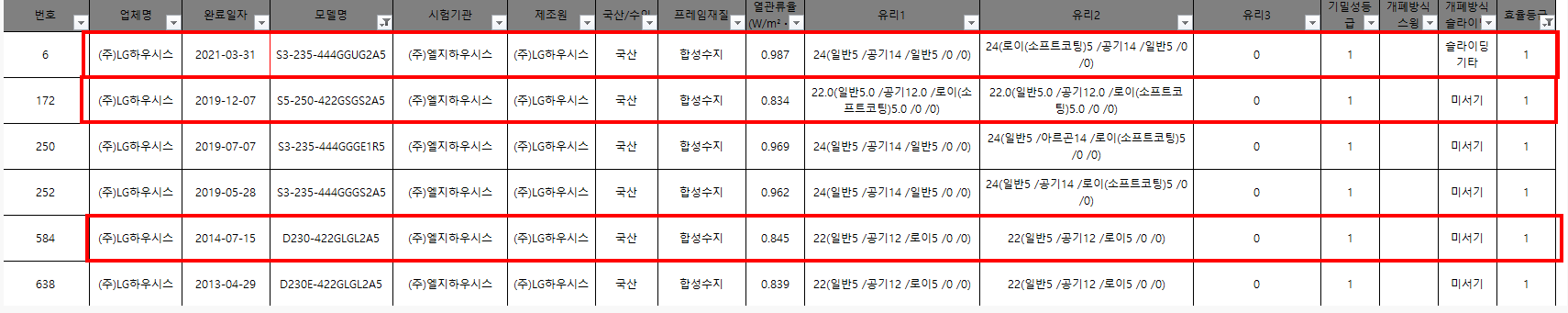

자 다음은 이중창의 에너지 소비효율 등급을 나눠놓은 표입니다. 한국 에너지공단에서 내려받으면 볼 수 있습니다.
자 빨간 표 안에 유리 표시를 보세요. 맨 위에 LG 슈퍼세이브 S3는 24미리 유리에 바깥쪽 창은 일반 유리, 안쪽 창은 로이유리입니다. 보시다시피 1등급입니다. 맨 끝에 효율등급 보시면 됩니다.
이제 이해가 되셨나요?
그럼 슈퍼세이브만 1등급일까요? 3번째 빨간색의 D-230은 LG 스마일 이중창(=LG파워세이브)입니다. 로이유리 2 장끼면 1등급입니다. 이건 LG스마일 창은 내 창용 이중창으로 나온 제품입니다. 그래서 아무래도 한쪽으로만은 단열 성능이 나오기 힘들죠. 하지만 내창에 굳이 1등급 창호는 필요가 없습니다.
그럼 내가 설치한 유리가 로이유리인지는 어떻게 구분할 수 있을까요?
로이 유리의 표기법은 아래와 같습니다.
A종(U1, U2) : 일반 복층 유리
B종(U3-1, U3-2) : 로이(저방사) 복층 유리, U3-1은 16mm, U3-2는 22, 24mm 복층 유리
C종(E4, E5) : 태양열 차폐 복층 유리
- 봉착의 가속 내구성에 의한 구분
(봉착이란 복층 유리의 주위 부분으로 봉착제, 스페이서 등을 통틀어 지칭)
I류 : 기호 I - *봉착부(봉착제 및 스페이서) 내구연한 3년 정도
II류 : 기호 II - *봉착부(봉착제 및 스페이서) 내구연한 5년 정도
III류 : 기호 III - *봉착부(봉착제 및 스페이서) 내구연한 10년 정도
* "봉착부 내구연한 몇 년"에 관한 내용은 KS 문서에 없는 내용입니다. KS 문서에는 내구성 시험에 적합한가 여부만 확인하는 정도입니다.
통상 B종 Ⅱ류이면 로이유리 입니다.
자 그럼 이것도 잘 모르겠다 하시면 라이터를 가지고 오시면 됩니다.
라이터를 유리 앞에 대고 불을 켜면 아래와 같이 나옵니다.
그럼 안쪽에서 2번째 불빛이 틀린 유리가 로이유리입니다.

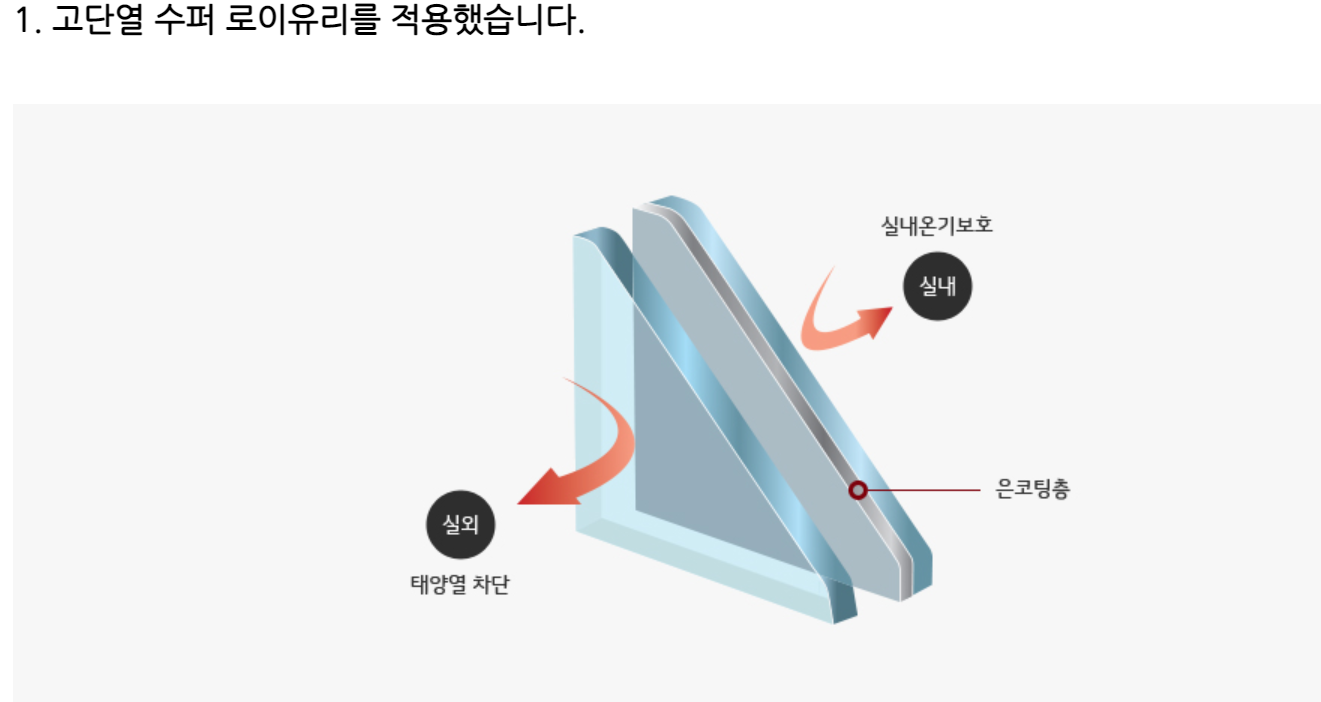

자 그럼 LG슈퍼세이브의 슈퍼 로이 유리는 무슨 차이가 있을까요?
자 그런데 슈퍼 로이유리에 대한 설명이 없습니다. 자세히 찾아보면 은(Ag) 코팅을 20~30% 더 했다고 합니다.
그런데 위에도 보다시피 그냥 로이 유리도 1등급이 나옵니다. 왜 그냥 로이유리라고 했을까요?
유리는 우리나라에서 누가 만들까요? 한글라스, kcc 두 곳 밖에 없습니다.
그럼 로이유리는 누가 처음 만들었고 누가 잘 만들까요?
그런데 KCC와 한글라스는 로이유리에 대한 마케팅을 하지 않았습니다.
왜냐면 단열성능에 우리나라가 관심을 가진 지가 얼마 되지 않아서이죠.
실제로 KCC와 한글라스 홈페이지에 들어가면 각각의 로이유리 명칭 있습니다. 홍보만 안 할 뿐이죠.ㅎㅎ
LG의 슈퍼 로이유리는 한글라스나 KCC에서 판유리를 사 와서 로이코팅공장(LG 공장)에서 로이 코팅을 하고 이름을 "슈퍼 로이 유리"라고 칭한 겁니다. 한마디로 마케팅의 힘을 잘 쓴 거죠. 브랜딩!!!!
자 그럼 로이 유리에 대한 판단은 잘하시길 바랍니다~~~
